擁有半導體前段技術創新與完整產品布局的盛美半導體，除了為先進晶圓封裝應用提供完備解決方案外，還全力深耕扇出型面板級封裝市場。如今更秉持“技術差異化”“產品平臺化”和“客戶全球化”的戰略方向，成功布局從清洗設備到面板級封裝設備等七大板塊產品，為多個半導體關鍵制程步驟貢獻力量。

盛美半導體于1998年在美國硅谷成立，并于2017年正式在美國納斯達克（NASDAQ：ACMR）掛牌上市。盛美半導體通過各類自主專利技術的研發，展現“技術差異化”的強勁實力，并在“產品平臺化”戰略思維的引領下，成功將旗下創新產品拓展至清洗設備、電鍍?cè)O(shè)備、先進封裝濕法刻蝕設備、立式爐管設備、前段涂膠顯影 Track 設備、等離子體增強化學氣相沉積 PECVD 設備以及面板級封裝設備等七大板塊市場。根據 Gartner 數據，盛美半導體的清洗設備2024年在全球市場的占比達8%，排名第四；其電鍍?cè)O(shè)備全球市占率8.2%，全球排名第三。

三大差異化創新點產品領軍，強力布局 FOPLP 市場

在全球生成式AI與AI芯片熱潮的帶動下，先進封裝成為今后半導體最炙手可熱的發展主流，作為先進封裝重要分支的扇出型面板級封裝（FOPLP）被視為接棒CoWoS的明日之星。盛美半導體CEO王暉博士表示：“AI技術對芯片的要求越來越高，現有的半導體裝備技術還遠遠不能滿足這個需求。這給半導體設備及材料行業提出了新的挑戰，同時也帶來了巨大的發展機會?！?/p>

為了緊抓這樣的趨勢，盛美半導體在去年 SEMICON TAIWAN 2024 會場中便首次展示 Ultra C vac-p 面板級負壓清洗設備與 Ultra ECP ap-p 面板級電鍍?cè)O(shè)備，同時首次公開發布 Ultra C bev-p 面板級邊緣蝕刻設備。這三款設備作為積極進軍扇出型面板級封裝市場的三大差異化創新點產品，更是瞄準七大板塊市場中三大關鍵領域的代表作。

盛美 Ultra C vac-p 面板級負壓清洗設備可處理 510 x 515mm 和 600 x 600mm 尺寸的面板以及高達 10mm 的面板翹曲。通過負壓技術去除芯片結構中的助焊劑殘留物，可使清洗液到達狹窄的縫隙，不論小凸塊間距（小于 40 微米）或大尺寸芯片皆能展現一流的清洗效率，該設備已經在用戶端實現量產。

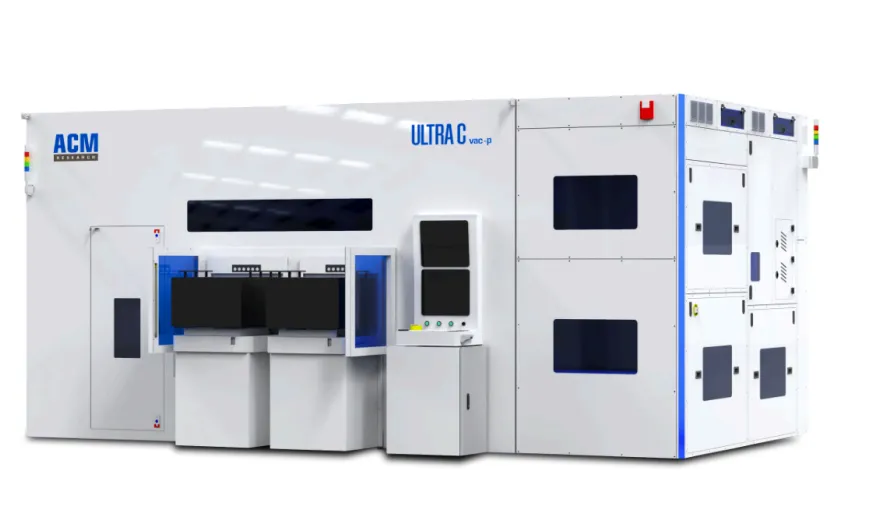

▲ 盛美 Ultra C vac-p 面板級先進封裝負壓清洗設備（Source:盛美半導體）

針對面板級電鍍需求，盛美 Ultra ECP ap-p 設備相容有機基板和玻璃基板，適用形成重新布線層（RDL）的銅電鍍、凸塊電鍍、大銅柱電鍍，以及銅柱/鎳/錫銀合金凸塊電鍍。通過自主研發的全球獨家水平式多陽極電鍍技術，該設備因具有良好的均勻性（面內均勻性可以達到 5% 以?xún)?nèi)）和精度，有效減少電鍍液之間的交叉污染，成為兼顧面板封裝品質、效率與成本的最佳選擇，實現晶圓級 CoWoS 工藝朝著面板式 CoPoS 的無縫轉移。盛美 Ultra ECP ap-p 設備深獲業界肯定，并于今年拿下美國 3D InCites 協會頒發的“Technology Enablement Award”大獎。

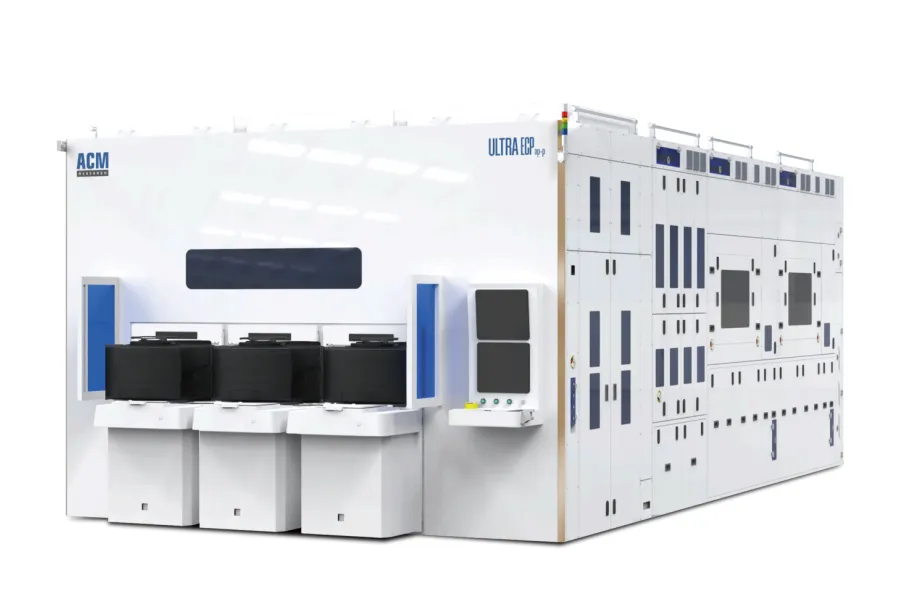

▲ 盛美 Ultra ECP ap-p 面板級先進封裝電鍍?cè)O(shè)備（Source:盛美半導體）

至于專為銅相關制程的邊緣刻蝕和清洗需求設計的盛美 Ultra C bev-p 面板級邊緣刻蝕設備，其最大特點莫過于能同時對長方形面板的正面與背面進行精準的邊緣刻蝕，進而提升產品良率與可靠性。此外，該設備還能為翹曲 10mm 的面板進行邊緣刻蝕。由于該產品采用了專為邊緣刻蝕和銅、鈦殘留清除而設計的濕法刻蝕制程，因此能有效避免電氣短路，降低污染風險，在保持后續制程步驟完整性的同時，更確保了元件的耐用度，堪稱是應對方形面板基板之獨特挑戰的一大利器。

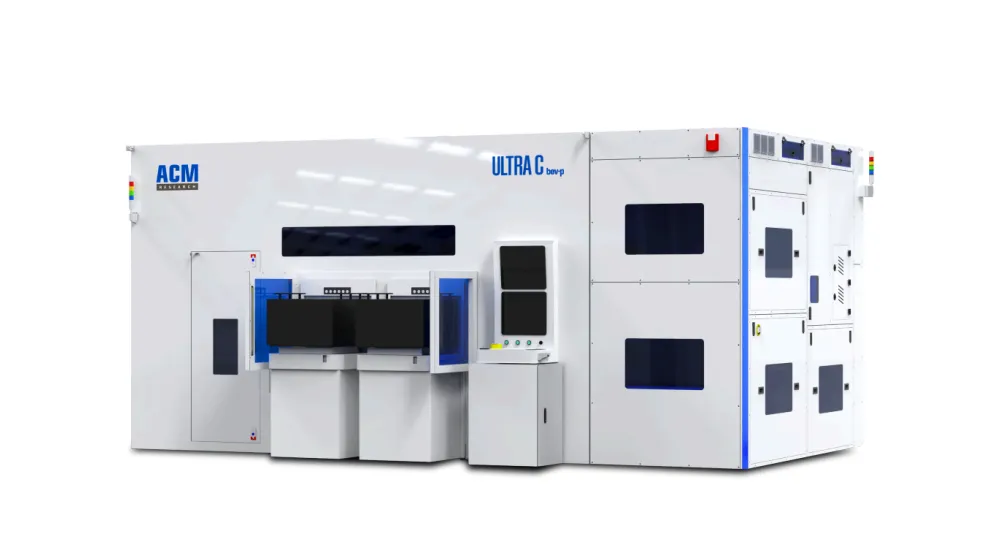

▲ 盛美 Ultra C bev-p 面板級先進封裝邊緣濕法刻蝕設備（Source:盛美半導體）

打造 SAPS、TEBO、Tahoe 鐵三角，無與倫比完整清洗產品線出擊

隨著 IC 微型化成為趨勢，這股潮流也吹向了半導體清洗與電鍍領域。為了順應這股強勁的趨勢洪潮，盛美半導體持續通過自主獨特的先進清洗與電鍍技術與創新產品，協助客戶提升產線效能。

在強大創新與平臺化策略的驅動下，盛美展現了半導體清洗領域最完備的產品線布局以及最優化的解決方案，這一切均立足于盛美全球首創的空間交變相位移（SAPS）及時序能激氣穴震蕩（TEBO）兩項兆聲波清洗技術，換言之，該公司之后以這兩項技術為基礎，陸續開發出各類系列的清洗設備。

2008 年，盛美半導體推出全球首創的高端單晶圓 SAPS 兆聲波清洗設備，其在單片清洗制程的良率上，比市面上非兆聲波清洗設備高出約 1%，再次顯示該創新設備的清洗效率優于傳統超聲波清洗制程，該技術自 2011 年起便獲得全球大型 IC 制造客戶 SK Hynix 采用，從 35nm 技術節點開始一直延續到先進的 10nm 技術節點。

至于2016年推出的全球首創TEBO兆聲波清洗設備，適用于清洗3D IC內部結構線路的化學藥劑與微小顆粒。盛美半導體并將該設備與今年SEMICON CHINA 2025上展出的超臨界二氧化碳干燥設備，搭配組合成3D微結構清洗最佳方案。

最令業界矚目的還有Tahoe單晶片槽式復合清洗設備，它具備整合槽式批次清洗與單晶片清洗的優勢與高效，有效節省高達75%以上的硫酸用量。

盛美近期宣布（2025/7/31）對自家Ultra C wb濕法清洗設備進行重大升級。這是因?yàn)閭鹘y(tǒng)濕法清洗制程常具備高深寬比溝槽和通孔結構，易使得濕法刻蝕會出現均勻性差和副產物二次沉積等問題。為了有效解決這個頑疾，盛美通過升級，使Ultra C wb設備全面支持氮?dú)猓∟?）鼓泡技術。該專利申請保護的N?鼓泡技術可以同時實現超大氣泡尺寸及空間分布密度的均勻性，可以預見的是，這項能提升化學藥液傳輸效率，提高濕法刻蝕槽內溫度、濃度和流速均勻性的新技術，尤其在500層以上的3D NAND、3D DRAM以及3D邏輯元件中有巨大的應用前景。

目前盛美多樣的清洗技術已覆蓋95%以上的半導體清洗制程環節，進而為邏輯、存儲器、功率元件等多種半導體制程提供最優化清洗方案。該公司并通過SAPS、TEBO、Tahoe三大差異化核心技術，為最完整清洗產品線構筑難以超越的技術壁壘與領先地位。

多元技術與產品的加乘，攜客戶高歌猛進半導體市場

盛美半導體成立以來致力于銅互連技術的研發，是全球少數較早掌握水平式電鍍核心技術專利并實現實際量產的廠商之一。盛美 ECP map 電鍍?cè)O(shè)備是中國首臺前段制程高端銅鑲嵌互連電鍍?cè)O(shè)備，也是該公司七大板塊設備中的核心產品，且在前段雙鑲嵌制程、先進封裝、3D TSV（硅通孔）以及第三代半導體應用領域均取得顯著突破。

此外，盛美半導體也在其七大目標板塊之一的熱制程設備、PECVD 設備及顯影設備等領域積極布局。首先在熱制程設備領域，盛美分別于 2022 年與 2024 年推出熱原子層沉積和等離子體增強原子層沉積兩種配置的 Ultra Fn A ALD 立式爐設備，兩者均獲得中國半導體客戶的青睞。此外，能大幅改善滑移缺陷、提升制程效率的超高溫氧化推阱爐管（1250°C），以及應用專利申請保護技術改善漏電率的高介電常數原子層沉積爐管，目前已處于實驗室測試驗證階段，即將推向市場。

而對于廣泛應用于成熟薄膜沉積制程的 Ultra Pmax PECVD 設備，其配備了擁有自主知識產權的腔體、氣體分配裝置和晶圓承載座設計，能提供更優的薄膜均勻性、更小的薄膜應力，以及更出色的顆?？刂婆c改善能力。

盛美半導體的 PECVD 設備制程腔體，在吸取當前主流各大供應商優缺點的基礎上進行了綜合配置（一個腔體含 3 個 Chuck），具備更強的可調整性，同時擁有獨立的 IP 保護。特別是在射頻的配合與設計中，融入了獨特的獨立控制系統并結合相互聯通的方式，已申請核心專利，實現了多晶圓沉積的穩定性與均勻性。截至目前，TEOS 薄膜及 SiN 薄膜已通過客戶驗證，在薄膜的厚度穩定性、均勻性及顆?？刂品矫婢_(dá)到客戶的 Spec 要求。隨著多制程的拓展，盛美的 PECVD 設備將實現“單一客戶突破、多制程落地”的良好開局。

在顯影設備領域，盛美推出專門應用于300mm晶圓制程的前段涂膠顯影Track設備，堪稱協助客戶降低缺陷率、提高產能、節約總體持有成本（COO）的最佳解決方案。該設備支持300WPH（每小時300片晶圓）的氟化氪（KrF）深紫外光光刻制程，設備采用自主研發的垂直交叉架構，更易于擴展到更高產能400WPH。公司自主開發的多分區高精度熱板，具有卓越的溫度均一性。該設備技術先進，能夠降低產品缺陷率、提高產能、節約用戶使用成本，支持主流曝光機接口，適用于i-line、KrF、ArF和ArFi等各類光刻制程。

在“技術差異化”“產品平臺化”和“客戶全球化”戰略的貫徹下，2024年，盛美半導體的整體營業收入達到7.82億美元，其中尤以單晶圓、Tahoe與半關鍵清洗設備的營收最高，達到5.79億美元，占整體營收的74%；其次是營收達1.51億美元的ECP（前段封裝）、爐管及其他科技業務，占比為19.3%；至于非ECP先進封裝、服務與配件的營收為0.52億美元，占比6.7%^[1]。

為應對半導體IC、先進封裝與晶圓制造需求，盛美半導體已具備覆蓋從前段制造到先進封裝的七大板塊多元技術與產品布局，攜手半導體客戶共同強化優勢，迎接挑戰并把握商機。
